उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | GFUVE |
प्रमाणन: | IEC,ISO |
मॉडल संख्या: | LZCK720-10 |
न्यूनतम आदेश मात्रा: | 1 टुकड़े |
मूल्य: | Negotiable |
पैकेजिंग विवरण: | मानक निर्यात लकड़ी के बक्से |
प्रसव के समय: | 3 - 7 दिन |
भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
आपूर्ति की क्षमता: | प्रति माह 10000 टुकड़े |
साधन सुरक्षा कारक: | FS≤10 | रेटेड लोड: | ≤10VA |
---|---|---|---|
रेटेड आवृत्ति: | 50 हर्ट्ज या 60hz | रेटेड माध्यमिक चालू: | 5 ए या 1 ए |
वजन (किलोग्राम): | 2.1 | अल्पकालिक थर्मल वर्तमान रेटेड: | 40kA, 1 एस |
हाई लाइट: | डोनट प्रकार वर्तमान ट्रांसफार्मर,विभाजन कोर वर्तमान ट्रांसड्यूसर |

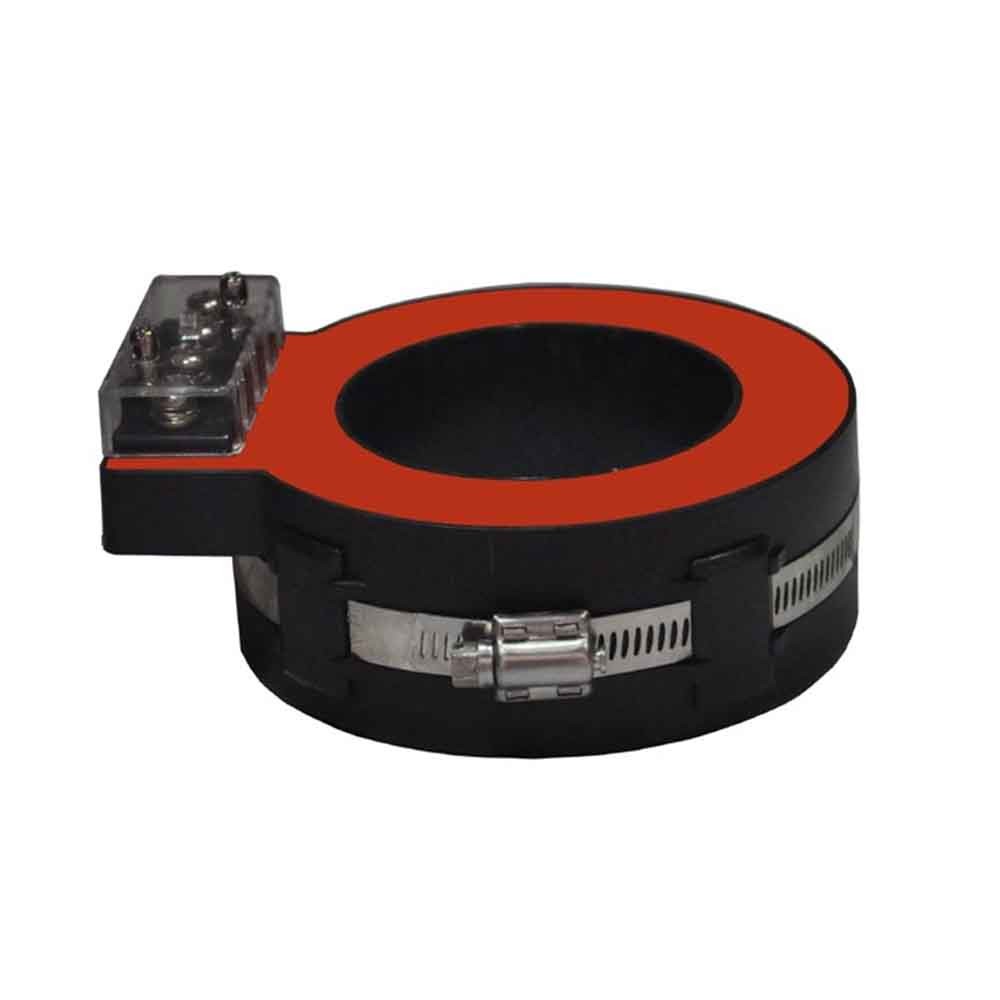

1500/5 ए राल माप और संरक्षण भाजित कोर ड्राई टाइप सीटी
यह मॉडल 10 केवी और 35 केवी एसी पावर सिस्टम में विद्युत उपकरण के लिए उचित समय माप और माइक्रो कंप्यूटर सुरक्षा है।
ट्रांसफार्मर सीधे इनलेट और आउटलेट केबल्स पर स्थापित किया जा सकता है.इस स्लाइस को सिलिकॉन सामग्री आयात किया जाता है अछूता राल द्वारा डाई गई थीसिसिरिकक्यूलर अंगूठी कोर और द्वितीयक वाइंडिंग एस्केकुउम।
पैरामीटर
तकनीकी पैमाने | |
मानक | IEC60044-1; आईईसी 61869-2; एनटीसी 2205; एएनएसआई C57.13; GB1208-2006 |
रेटेड प्राथमिक चालू | 100-1500A |
आनुपातिक भार | ≤10VA |
मूल्यांकन आवृत्ति | 50 हर्ट्ज या 60 हर्ट्ज |
रेटेड माध्यमिक चालू | 5 ए या 1 ए |
अल्पकालिक थर्मल वर्तमान रेटेड | 40kA, 1 एस |
रेटेड निरंतर थर्मल वर्तमान | 120% आई 1 एन |
माध्यमिक घुमावदार शक्ति-आवृत्ति वोल्टेज | 3kV, 1 मिनट |
साधन सुरक्षा कारक | FS≤10 |
यांत्रिक मापदंडों | |
आयाम (डब्ल्यू × डी × एच) (मिमी) | φ80xφ110x50 |
वजन (किग्रा) | 2.1 |
परिचालन की स्थिति | |
परिचालन तापमान | -35 डिग्री सेल्सियस से 55 डिग्री सेल्सियस |
दैनिक औसत अस्थायी | <+ 40 डिग्री सेल्सियस |
भंडारण तापमान | -40 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
ऊंचाई | <3500 मीटर |
शर्त | हवा में गंभीरता से, क्षोभक और रेडियोधर्मी गैस का कोई अस्तित्व नहीं। रेटेड वर्तमान के तहत दीर्घावधि संचालन की अनुमति। |
विवरण तालिका
प्रकार | LZCK720-10 | LZCK720-10 | ||
उद्देश्य | वर्तमान ट्रांसफार्मर को मापना | संरक्षण वर्तमान ट्रांसफार्मर | ||
अनुपात | शुद्धता वर्ग और रेटेड लोड (वीए) | शुद्धता वर्ग और रेटेड लोड (वीए) | ||
I 1 / I 2 | 0.5 | 1 | 10P10 | 10P5 |
100/1 | 2 | 2.5 | 1 | |
200/1 | 2.5 | 3.75 | 2.5 | |
300/1 | 3.75 | 5 | 2.5 | 3.75 |
400/1 | 5 | 7.5 | 3.75 | 5 |
500/1 | 7.5 | 10 | 5 | 7.5 |
600/1 | 10 | 15 | 7.5 | 10 |
100/5 | 2 | 2.5 | 1 | |
200/5 | 2.5 | 3.75 | 2.5 | |
300/5 | 3.75 | 5 | 2.5 | 3.75 |
400/5 | 5 | 7.5 | 3.75 | 5 |
500/5 | 7.5 | 10 | 5 | 7.5 |
600/5 | 10 | 15 | 7.5 | 10 |
800/5 | 10 | 15 | 7.5 | 10 |
1000/5 | 10 | 15 | 7.5 | 10 |
1200/5 | 10 | 15 | 7.5 | 10 |
1500/5 | 10 | 15 | 7.5 | 10 |

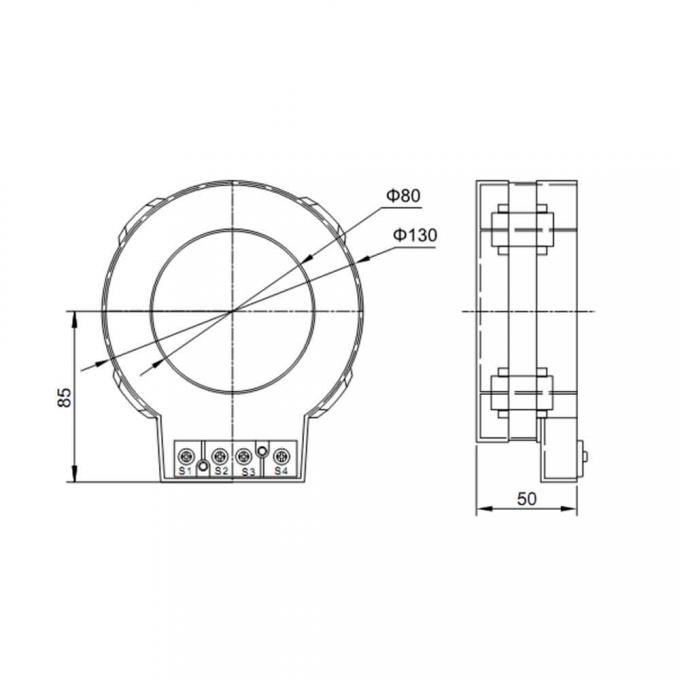

बाह्य रेखा आरेखण
