| उत्पत्ति के प्लेस: | बीजिंग, चीन |
|---|---|
| ब्रांड नाम: | GFUVE |
| मॉडल संख्या: | GF312B |
| न्यूनतम आदेश मात्रा: | 3 सेट्स |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 1-2 सप्ताह |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 1500SETS / माह |
| शुद्धता: | 0.05%, 0.1%, 0.2% | बिजली की आपूर्ति: | 220V ± 10% या 110V ± 10%, 50/60 हर्ट्ज ± 2 हर्ट्ज |
|---|---|---|---|
| प्रदर्शन: | 6 ”टीएफटी (640 × 480) | आवृत्ति: | 45Hz-65Hz |
| लयबद्ध: | 2nd-63st | आयाम: | 390×200×160mm |
| वजन: | 3 किलो | प्रत्यक्ष कनेक्शन वर्तमान सीमा: | 20mA-20A |
| वोल्टेज की सीमा: | 0V-600V | ||
| हाई लाइट: | 45 हर्ट्ज विद्युत शक्ति अंशशोधक,20 ए विद्युत शक्ति अंशशोधक,63 वाँ हार्मोनिक विद्युत शक्ति अंशशोधक; |
||
परिचय

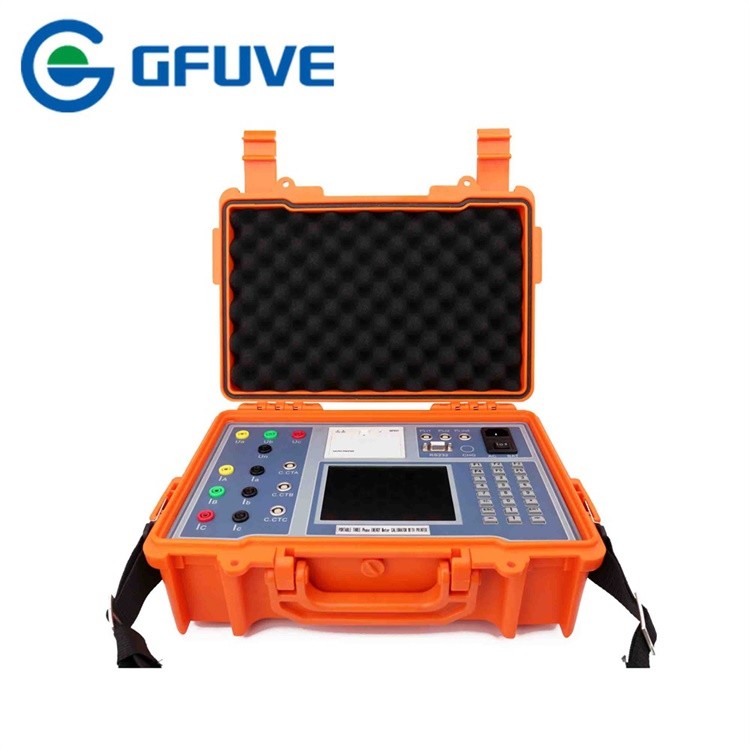

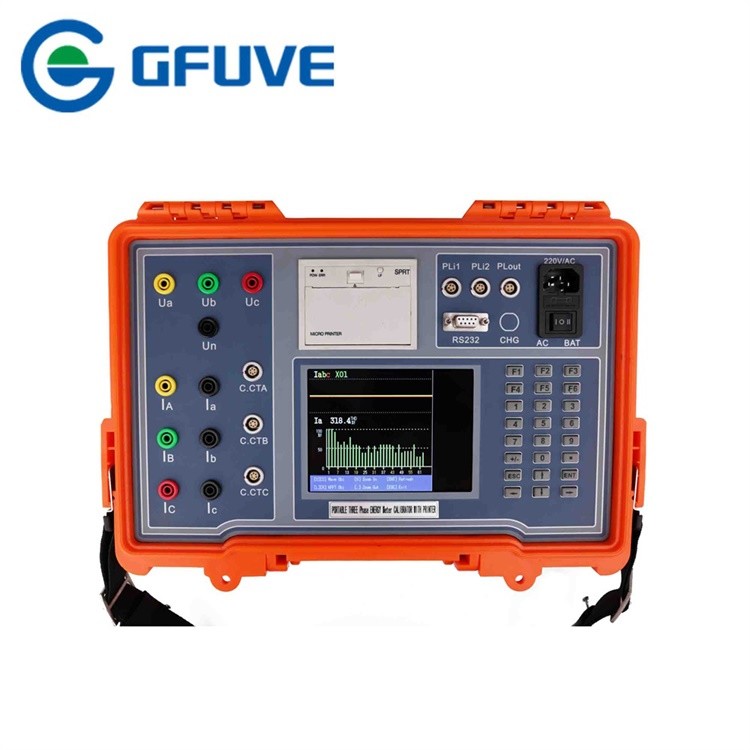

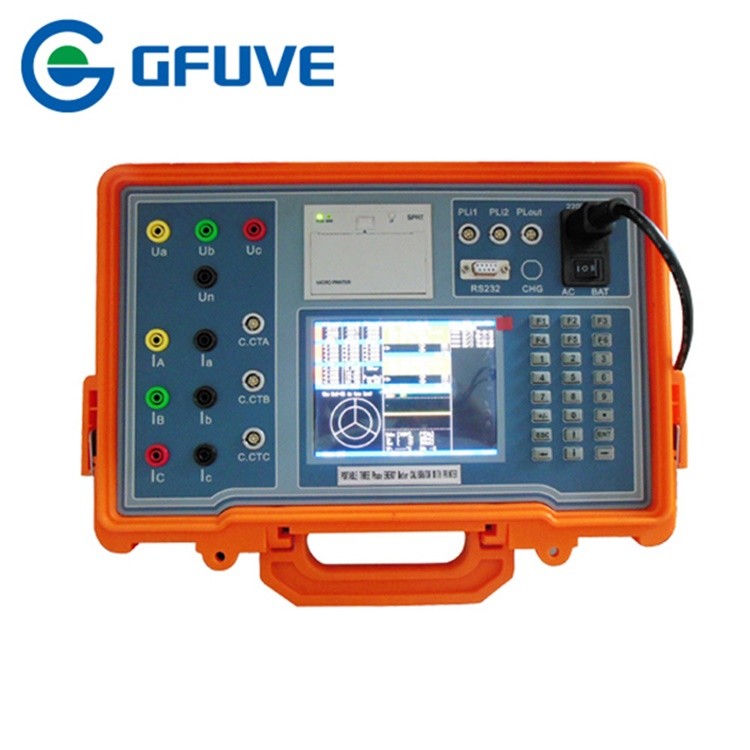

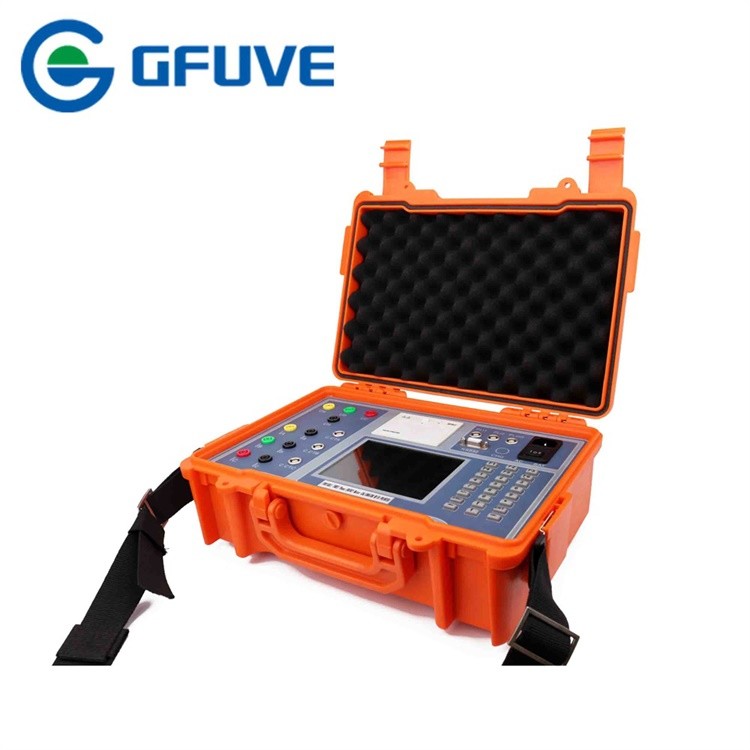

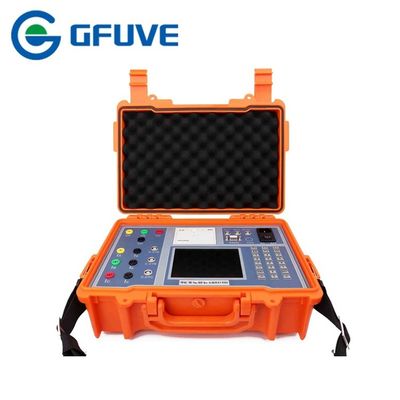

प्रिंटर के साथ GF312B पोर्टेबल थ्री फेज वाट मीटर कैलिब्रेटर का उपयोग थ्री फेज, सिंगल फेज, एक्टिव और रिएक्टिव वाट मीटर को कैलिब्रेट करने के लिए किया जाता है।और इसे तीन चरण बिजली लाइन के एसी पैरामीटर को मापने के लिए वोल्टेज, वर्तमान और बिजली मीटर के रूप में भी इस्तेमाल किया जा सकता है। यह तरंग विरूपण कारक और दूसरी से 63 वीं हार्मोनिक तरंग को माप सकता है।
विशेषताएं
तकनीकी पैरामीटर
| शुद्धता | 0.05%, 0.1%, 0.2% |
| बिजली की आपूर्ति | 220V ± 10% या 110V ± 10%, 50/60 हर्ट्ज ± 2 हर्ट्ज |
| टेस्ट वोल्टेज | |
|---|---|
| रेंज | 0V-600V |
| त्रुटि | ± 0.05% (30V-600V) ± 0.1% (5V-30V) |
| लयबद्ध | 2nd-63st |
| टेस्ट करंट | |
| रेंज (प्रत्यक्ष कनेक्शन) | 20mA-20A |
| त्रुटि (प्रत्यक्ष कनेक्शन) | ± 0.05% (100mA-20A) ± 0.1% (20mA-100mA) |
| रेंज (क्लैंप सीटी) | 10mA-3000A |
| त्रुटि (क्लैंप सीटी) | ± 0.2% (100mA-3000A) ± 0.5% (10mA-100mA) |
| लयबद्ध | 2nd-63st |
| शक्ति माप त्रुटि | |
| सक्रिय शक्ति (प्रत्यक्ष कनेक्शन) | ±0.05% (0.1A-20A) ±0.1% (0.02A-0.1A) |
| प्रतिक्रियाशील शक्ति (प्रत्यक्ष कनेक्शन) | ±0.1% (0.1A-20A) |
| ऊर्जा माप त्रुटि | |
| सक्रिय ऊर्जा (प्रत्यक्ष कनेक्शन) | ±0.05% (0.1A-20A) ±0.1% (0.02A-0.1A) |
| प्रतिक्रियाशील ऊर्जा (प्रत्यक्ष कनेक्शन) | ±0.1% (0.1A-20A) |
| अवस्था कोण | |
| रेंज | 0° ~ 360° |
| संकल्प | 0.01° |
| त्रुटि | ±0.05° |
| आवृत्ति | |
| रेंज | 45Hz-65Hz |
| संकल्प | 0.001 हर्ट्ज |
| शुद्धता | 0.005 हर्ट्ज |
| ऊर्जा घटक | |
| रेंज | -1 ~ 0 ~ 1 |
| संकल्प | 0.0001 |
| त्रुटि | 0. 0005 |
| पल्स आउटपुट | |
| ऊर्जा स्थिरांक | 180000imp/kWh, 1800imp/kWh, 18imp/kWh |
| पल्स अनुपात | 1:1 |
| उत्पादन स्तर | 5वी |
| पल्स इनपुट | |
| इनपुट चैनल | 1 |
| इनपुट स्तर | 5-24V |
| इनपुट आवृत्ति | मैक्स।2 मेगाहर्ट्ज |
| प्रदर्शन | |
| संकल्प | 6 ”टीएफटी (640×480) |
| समारोह | |
| वेक्टर आरेख | हाँ |
| तरंग | हाँ |
| ऊर्जा संचय | हाँ |
| संचार बंदरगाह | RS232 |
| पीसी के साथ संचार | हाँ |
| यांत्रिक पैरामीटर | |
| आयाम (डब्ल्यू × एच × डी) (मिमी) | 390×200×160 |
| मेजबान वजन (मिमी) | 3 |
| वजन (सहायक उपकरण 3 पीसी 100 ए क्लैंप सीटी सहित) (किलोग्राम) | 12 |
| पर्यावरण की स्थिति | |
| परिवेश का तापमान | -10 डिग्री सेल्सियस से 40 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | 30% -85% |
